因關鍵材料技術進步、核心零部件性能提升和技術路線更新，車載燃料電池系統架構和控制方法也在變化。豐田汽車公司自1992年開始研發燃料電池汽車，在1996年首次推出FCHV-1后發布過FCHV系列燃料電池車。本文分享豐田汽車公司歷史上具有代表性的三款FCV燃料電池系統
豐田FCHV-4系統原理

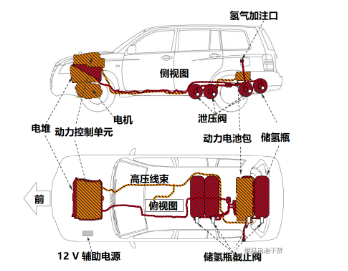

豐田FCHV-4搭載質子交換膜燃料電池堆峰值功率90 kW，動力電池采用容量6.5 Ah風冷鎳氫電池。燃料電池系統空氣側采用渦旋式壓縮機，峰值流量為3500 NL/min@6000 rpm。永磁同步電機峰值功率80 kW，冷卻方式采用強制水冷。

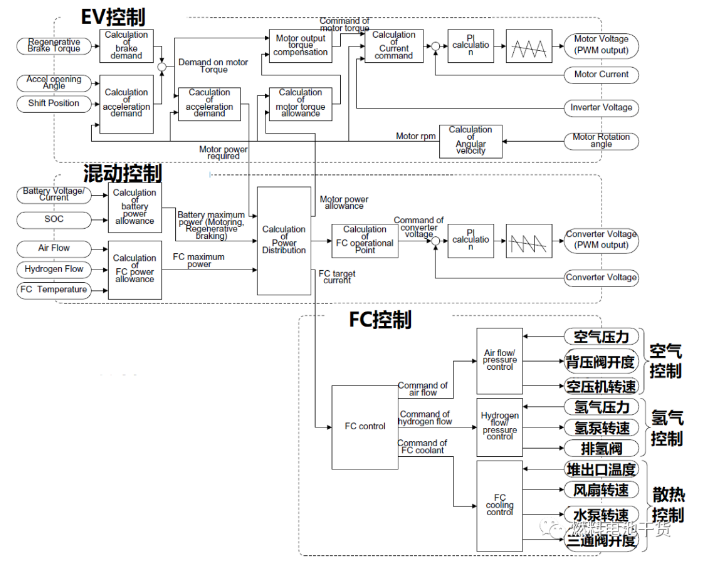

通常，燃料電池汽車的混合動力系統由燃料電池系統、二次電源、DC/DC轉換器、牽引電機及逆變器等組成。豐田FCHV-4的行駛模式包括：純電動(低負荷工況僅由鎳氫電池提供電力)、燃料電池(中間負荷僅由燃料電池堆提供電力)、混合動力(高負荷和加速工況下由電堆和鎳氫電池提供電力)和回收制動四種模式。上述四種模式下，當鎳氫電池組SOC降低到限值時由燃料電池堆提供電力和充電。
為防止燃料電池系統零部件在低溫環境下冷凝結冰影響工作，豐田汽車公司將低溫下存在水凍結現象的系統組件放在電堆模塊內，如氫氣循環泵、電控噴氫和空氣背壓閥，以保證在-30℃低溫環境工作時系統組件溫度維持在零度以上。
為最大限度降低氫氧互滲帶來載體腐蝕(氫空界面)，電堆進出口設置截止閥以形成良好密封，降低氧氣向陽極的滲透量。密閉電堆陰極腔體也可阻止氮?dú)獾榷栊詺怏w進入陽極，以維持下一次啟動期間的高氫氣純度?；诔杀?、體積、低溫環境適應性和壓損考慮，豐田FCHV-adv空氣側截止閥采用氣動錐閥，即借助壓縮空氣驅動的閥門。壓縮機即給電堆提供壓縮空氣，又通過壓縮空氣驅動閥門。此外，為降低入堆空氣濕度，陰極側設置了旁通閥，調節電堆水平衡。

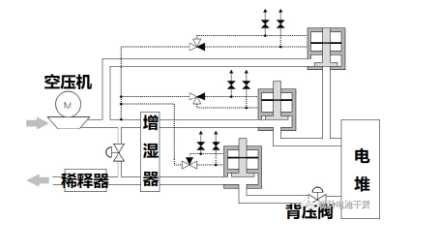

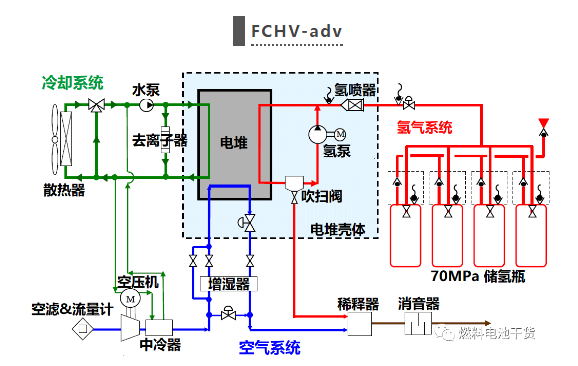

FCHV-adv空氣系統閥門
豐田FCHV-adv搭載的電堆首次使用金屬直流道極板取代之前的石墨板，開啟豐田金屬板電堆首秀。直流道金屬電堆由400片厚度1.68 mm、質量166 g的單體并排兩列層疊組成。官方數據顯示，電堆峰值功率90 kW，體積64 L、質量108 kg，體積和質量功率密度分別為1.4 kW/L、0.83 kW/kg。由38個模組組成的鎳氫電池包電壓達274 V(7.2 V×38)，每個模組重量2.2磅，電池包總重100磅。
豐田FCHV-adv電堆

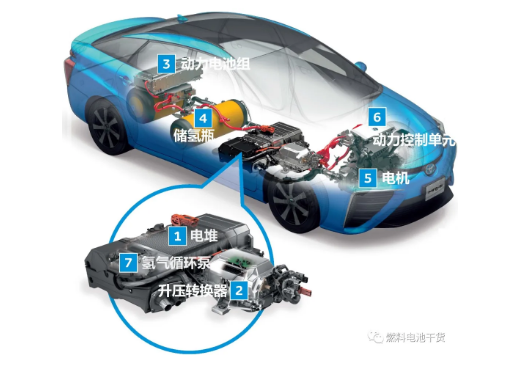

豐田Mirai燃料電池系統位置示意

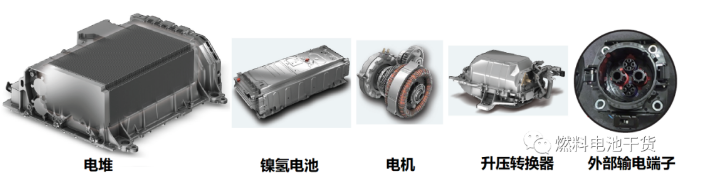

豐田第一代Mirai電堆由370片厚度1.34 mm、質量102 g的鈦單體串聯組成。官方數據顯示，電堆峰值功率114 kW，體積37 L、質量56 kg，體積和質量功率密度分別為3.1 kW/L、2 kW/kg。動力電池組采用34組鎳氫電池模組，輸出電壓244.8 V(7.2 V×34)，容量1.6 kW·h。永磁交流同步驅動電機峰值功率113 kW，最大扭矩輸出335 N·m。燃料電池四相DC/DC升壓轉換器體積為13 L，最高輸出電壓650 V。車載外部電力峰值輸出功率9 kW，容量近60 kW·h。
兩支IV型高壓氣態存儲氫瓶體積總計122.4 L(前60 L+后62.4 L)，質量總計87.5 kg(前42.8 kg+后44.7 kg)，峰值加注壓力87.5 MPa，正常工作壓力70 MPa，儲氫密度5.7 %(IV型儲氫瓶?jī)?nèi)層)，加注時間3~5分鐘(IV型儲氫瓶結構：樹脂內膽、碳纖維強化樹脂(CFRP)中層和玻璃纖維強化樹脂外層)。

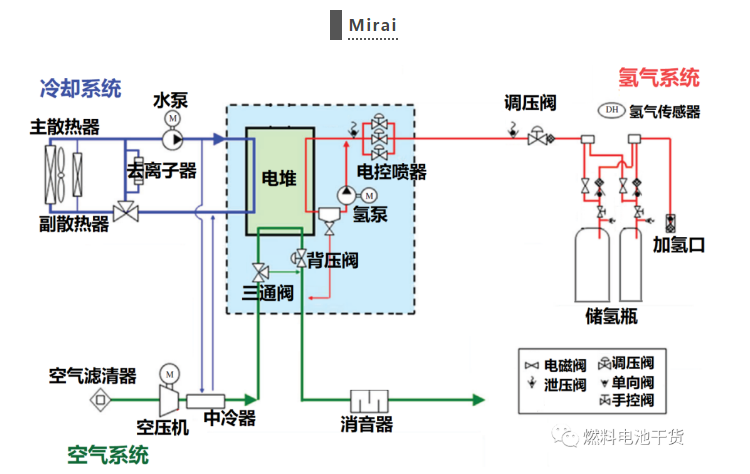

豐田Mirai系統圖

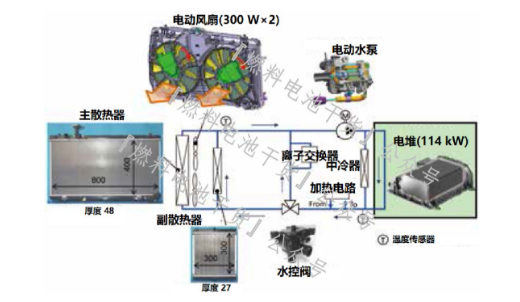

豐田Mirai冷卻系統
